3C精密防水按键的小尺寸测量，应从装配功能建立基准。支撑平面、密封轮廓和驱动中心描述不同的关系，不能只测零件最大长度与宽度就判断配合。测量记录还需要说明零件是自由放置、夹持还是处于约定装配姿态。

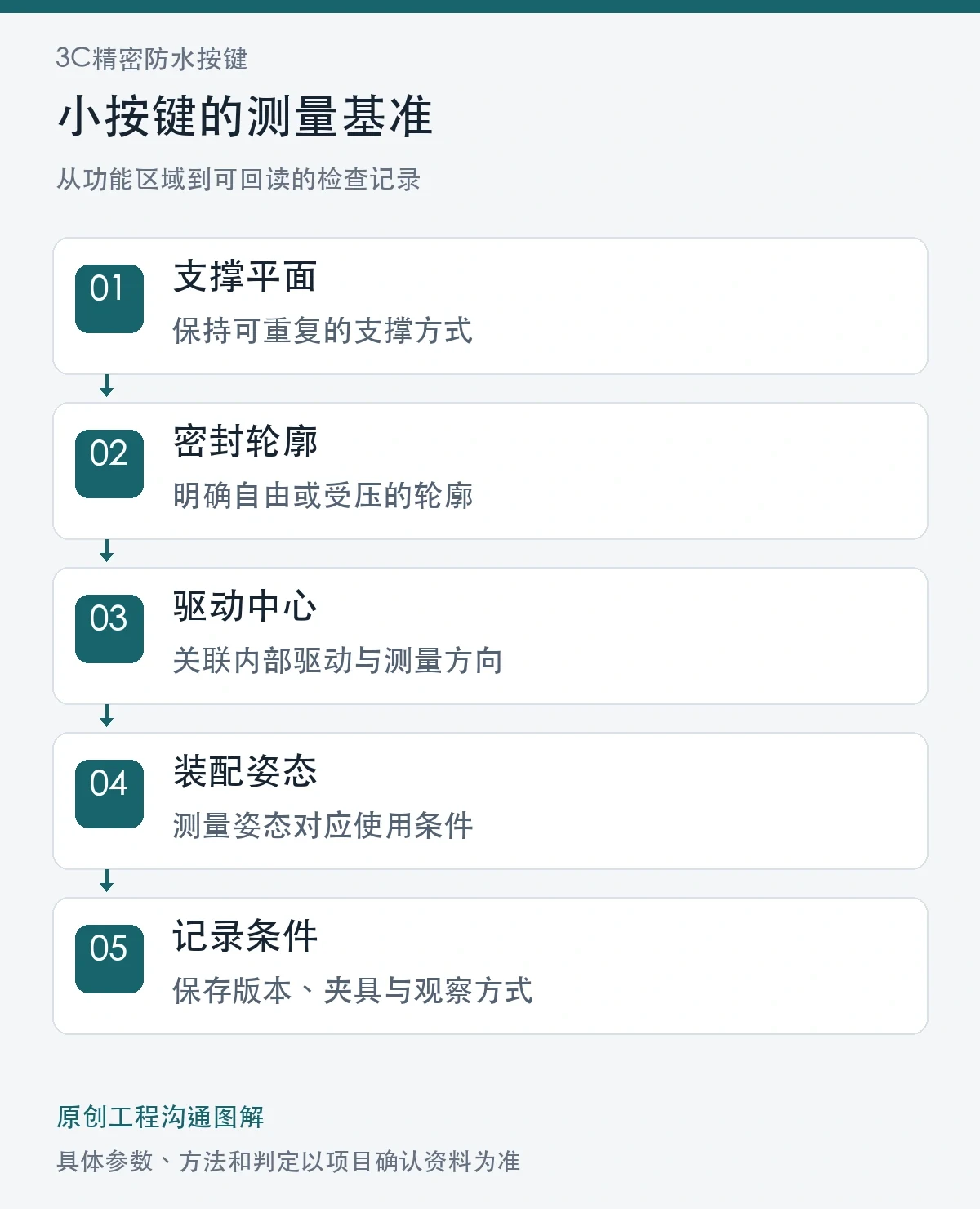

按三个功能关系定义测量对象
支撑平面用于描述零件怎样落位；密封轮廓用于描述与配合面的接触位置；驱动中心用于描述按压力如何传到开关。评审时应将这些位置画在装配图上，确认它们之间的关系，再决定检验尺寸。
如果零件包含软胶薄膜，测量时的约束可能改变形状。应明确哪些尺寸在自由状态下评价，哪些需要规定夹持或支撑方式。不同状态的结果不能直接混成同一组统计。
量具与方法围绕对象选择
对于外形轮廓，可以评估合适的光学或影像观察方法；对于落位关系，可以考虑配合检具或装配检查。方法选择要说明可观察位置、重复摆放方式和与图纸要求的对应关系，不宜仅依据仪器分辨率决定。
若采用接触测量，要记录接触方式及对软胶的影响。若采用影像测量，要记录摆放、照明和识别边缘的方法。两种方法结果不一致时，先核对所测对象和状态，再判断是否需要修改零件。
小特征要能重新找到
为微小密封边和驱动位置建立定位图，标明观察方向、测点名称和样件编号。检验人员应能根据记录重新找到同一位置。只保存一张没有比例和定位说明的照片，会增加后续复核难度。
用检具模拟装配时，应说明检具模拟了哪些配合面，以及没有模拟的约束。检具上的配合结果可作为检查证据，但不自动代表正式壳体、固定方式和开关全部相同。
把尺寸与功能结果并排记录
建议为样件保存关键尺寸、装配版本、按压表现与密封结果。若某个尺寸变化与功能异常同时出现，可以作为进一步分析的线索；是否存在稳定关系，需要在相应样件与条件下确认，不能凭一个异常件就确定因果。
图纸修订时，也要同步检查方法和测点定义，避免不同版本使用相同尺寸名称，却实际测量了不同位置。
常见问题
测量设备精度高，结果就一定适合装配评价吗？
还需要确认基准、零件姿态、方法与功能要求是否匹配。设备能力不能代替测量对象的定义。
为什么换个夹持方向，结果就变了？
夹持可能改变软胶状态或可见边缘。应按约定方法复测，并记录夹持和摆放差异。
功能检具能否替代全部尺寸报告？
检具与尺寸检查承担不同任务。哪些项目可通过检具判定、哪些仍需测量，应在项目验收文件中明确。
