3C精密防水按键在开模前，适合用功能区域图把密封、传力、结合、抓取和外观要求对应到同一份模型。功能区域图用于解释要求的位置与用途，不能代替正式尺寸、公差、材料和验收文件。

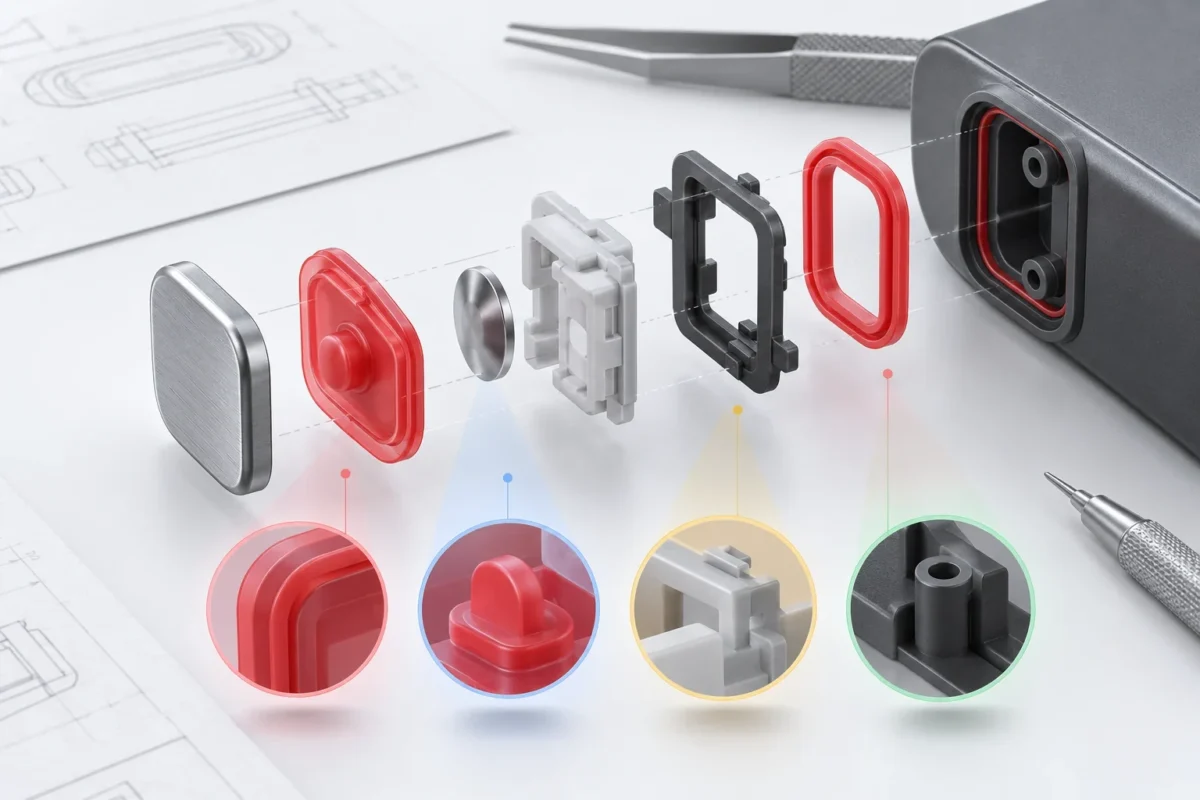

同一模型上标出五类区域

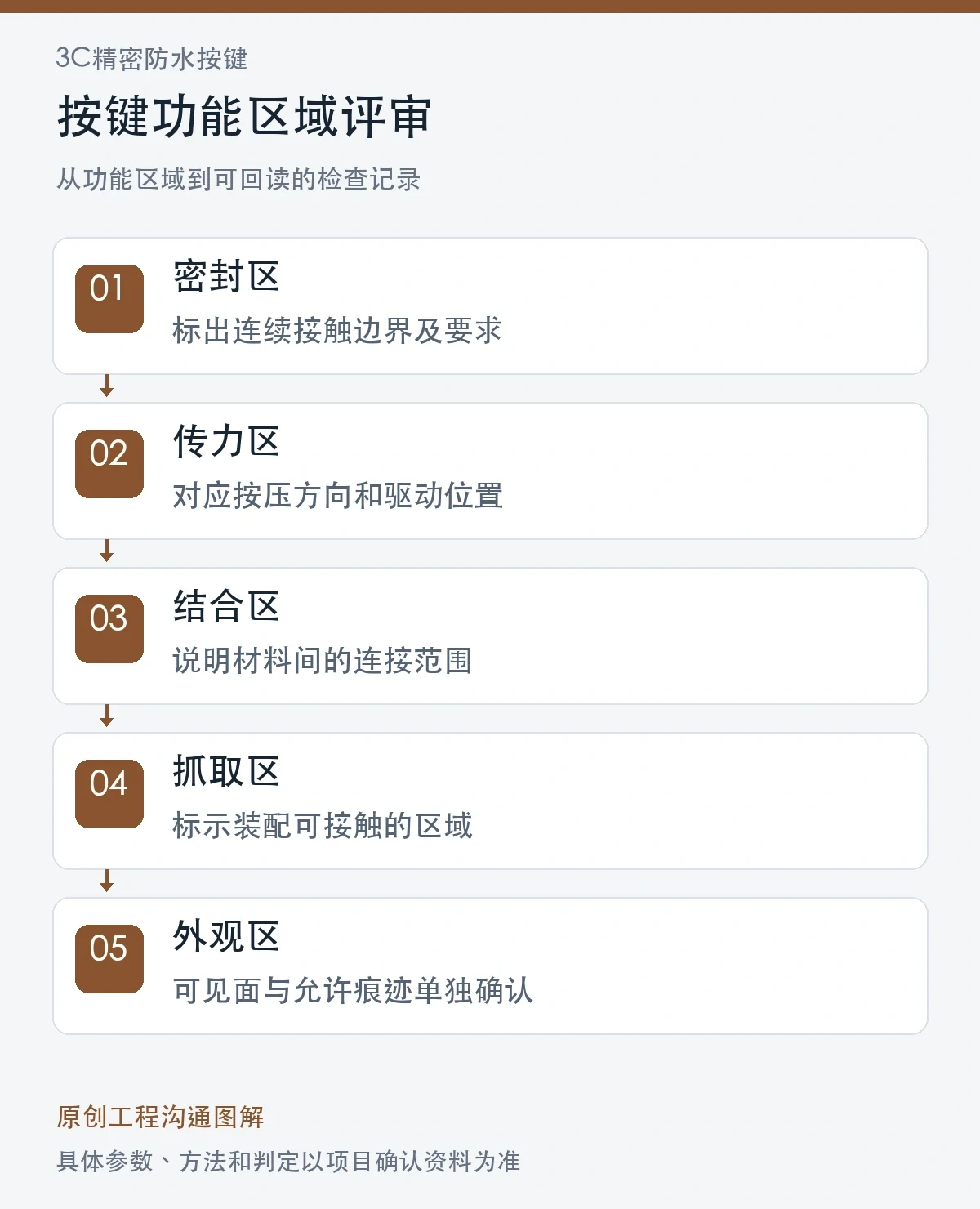

密封区说明需要连续接触的边界；传力区说明按压与内部驱动的关系；结合区说明金属、塑料或软胶之间的连接范围；抓取区说明装配操作可以接触的位置；外观区说明可见面和允许痕迹。
区域之间可能重叠。若密封边同时被安排为抓取位置，或外观面同时承担关键支撑，应在评审中明确冲突和处理方式，不要等到试模后才由操作人员临时选择。
区域名称关联可检查的要求
每个区域至少关联一个检查对象。例如密封区可关联接触连续性与表面缺陷分区，传力区可关联装配后的功能位置，结合区可关联项目规定的检查方法。只标颜色而不写要求，无法指导验收。
对未确认的条件保留问题清单，注明需要补充的输入。不要自行填写缺少依据的参数，也不要把供方建议写成双方已确认的要求。
DFM意见保留原因和影响范围
关于分型线、进料、排气、脱模、嵌件定位或去边的建议，应指向对应功能区域，说明解决什么制造问题，以及可能影响哪些功能和外观。这样更容易判断建议是否需要同步修改验证项目。
若制造建议改变密封接触带或驱动位置，必须回到装配关系评审。若只改变非功能面的痕迹位置，也应核对外观要求，不能简单认为“没有改尺寸”就不需要确认。
试样反馈回到同一套编号
将图纸版本、区域编号、DFM问题和样品检查结果关联。照片注明零件方向、区域和现象，使“这里有飞边”“手感偏重”转化为可复核的问题，而不是依赖现场解释。
开模评审结束时可输出三份相互对应的资料：已确认的图纸与模型、功能区域及检查要求、尚未关闭的问题。资料保持可编辑，后续版本变更时更新受影响区域及复验范围。
常见问题
功能区域图能直接作为加工图吗？
不能。它帮助双方理解要求，正式加工与验收仍需要相应图纸、材料、尺寸和项目文件。
一个位置既是外观面又是密封面怎么办？
同时标注两类要求，并明确验收方式和优先处理原则。重叠本身不是错误，未解释的冲突才会影响实施。
收到DFM建议后应怎样回读？
核对建议对应区域、修改内容、制造原因、装配与外观影响，以及需要同步调整的检查项目。
系列阅读：3C精密防水按键专题。可结合下方相关技术文章与产品目录，整理项目资料后进行结构沟通。
