面向IP68目标的硅胶包胶结构方案

项目范围与防护验证要求

硅胶包五金与硅胶包塑胶是不同材料的组合开发。是否需要表面处理、粘接体系或机械配合，需结合实际材料及供应商资料确定。不能仅凭“液态包胶”名称承诺对所有基材的粘接性能或整机IP68结果。

密封路径与结构件分工

结构部位	在方案中的职责	开发时需要确认
包胶界面	硅胶与嵌件的结合和密封边界	基材、表面状态、包覆范围和结合要求
嵌件定位	保持五金或塑胶部位的成型位置	定位基准、允许偏移与成型保护区
硅胶密封部位	与壳体或配合件建立连续接触	轮廓、受压位置、装配空间和接触面
外露与保护部位	保留安装、导通或外观功能	禁止包覆区、外露面及后续装配要求

结构与工艺评审重点

材料选型与包胶结合方式

输入资料应包括硅胶和基材的牌号、表面状态、处理方式及供应商建议。若更换基材或处理工艺，应重新评估界面表现，不能沿用旧样件结论。

将定位和密封区放入模具评审

标明嵌件的定位、包胶覆盖范围和需要保护的功能部位。密封接触区的分型、飞边、局部缺陷与变形要求，需要与图纸和检查方法一起确定。

分别检查界面、尺寸和装配后的防护

样件评审应区分界面结合、外观尺寸与实际装配的防护表现。局部剥离、空隙或偏位可作为排查方向，但具体原因需依据样件和工艺记录确认。

从图纸到样件的推进方式

1. 提交嵌件图、包胶轮廓及最终装配关系。
2. 明确硅胶、五金或塑胶材料和表面处理要求。
3. 评审定位、保护区、密封接触区和成型可行性。
4. 按约定方法确认包胶结合与尺寸，并复核实际装配。
5. 完成目标防护验证后，固化材料、表面处理、版本和检查要求。

验证条件与交付资料

验证项目	必须明确的条件	应保留的资料
界面结合	材料、处理方式及项目约定的测试方法	结合检查、异常位置和样件批次
成型与尺寸	嵌件位置、密封轮廓及功能区	关键尺寸、外观缺陷与变形记录
装配防护	配合壳体、紧固状态及IP68相关条件	装配状态、防尘及浸水检查结果

项目应保留图纸版本、材料信息、配合零件、装配方式、样件批次和验证记录。未提供与具体样件、装配状态相对应的结果时，不将IP68目标写成已经通过的性能结论。

常见问题

硅胶包在五金上就能自然形成防水吗？

不能直接这样判断。需要明确密封路径、界面结合方式和装配接触，使用实际材料及样件验证。

硅胶包塑胶能照搬硅胶包五金的工艺吗？

应重新核对基材、表面状态、材料兼容性及成型条件。两种组合不能仅凭形状相似而共用结论。

改变包胶颜色，需要重新评审吗？

涉及材料配方、供应商或处理方式变化时，应评估对结合、成型和功能的影响；重新验证的范围由变更评审确定。

相关产品与结构方案

• 液态包胶侧按键

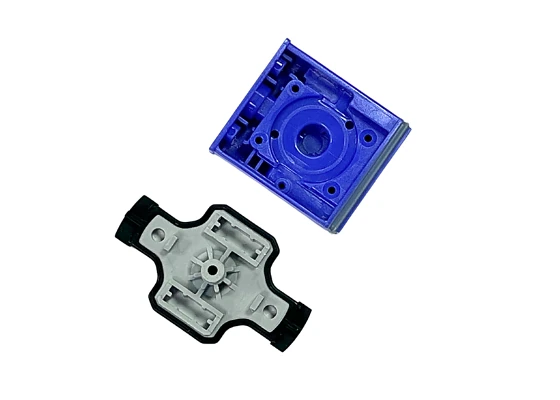

• 异形腔体包胶结构件
• 液态包胶按键

• 结构件IP68防水整体解决方案
• IP68精密防水按键结构解决方案
• IP68防水圈与高精密硅胶件密封解决方案

标准与资料依据

产品范围依据奥格产品资料及现有产品实物信息。IP防护等级的标准范围参见IEC 60529；等级含义参见IP防护等级技术说明。本文为结构件开发方案，具体参数与防护结论以确认图纸、样件和项目验证资料为准。
